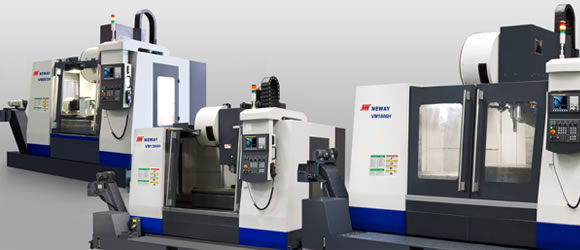

产品概况

该系列加工中心整机采用立柱固定，十字滑台移动结构，导轨采用硬轨系列，切削吃刀量大，刚性好，特别适合重切削。该系列机床能够精确高效完成各种复杂凸轮、样板、压模、弧形等典型零件自动加工，广泛应用于各类通用机械、零件、注塑模具、铸造钢模等批量生产加工，是五金、模具制造、电子、军工等行业理想的数控加工设备。

产品特征

01、强力切削主轴

进口高速主轴单元，自动恒温循环油冷却系统，选配德国进口的ZF减速箱。

02、进口丝杠、轴承

高精度丝杠，长寿命轴承。

03、高刚性滑动导轨

铸钢淬火导轨+塑料贴塑导轨，精度保持性好，强力切削性能优。

04、第四轴选配

配置第四轴数控转台，提高提高加工中心的加工能力。

技术参数

名称		单位	VM903HR/SR	VM1103HR/SR	VM1204HR /RZ(齿轮传动)	VM1304HR /RZ(齿轮传动)	VM1506HR /RZ(齿轮传动)	VM1706HR /RZ(齿轮传动)
工作台	工作台尺寸	mm	950×520	1100×520	1250×600	1350×600	1500×800	1700×800
工作台	工作台最大载荷	kg	600	750	1000	1000	1250	1500
行程	三轴行程X/Y/Z	mm	850/520/560	1000/520/560	1050/600/600	1200/600/600	1350/800/680	1500/800/680
	主轴端面至工作台面距离	mm	150～710	150～710	150～750	150～750	150～830	150～830
	主轴中心至立柱导轨面距离	mm	590	590	665	665	868	868
快移速度	三轴快移速度X/Y/Z	m/min	20/20/18	20/20/18	20/20/18	20/20/18	18/18/15	18/18/15
主轴	主电机功率	Kw	7.5/11	7.5/11	11/15	11/15	15/18.5	15/18.5
	主轴最高转速	rpm	8000	8000	8000/6000	8000/6000	6000/4500	6000/4500
	主轴锥孔		7:24锥度 NO.40	7:24锥度 NO.40	7:24锥度 NO.40 （选配7:24锥度 NO.50）	7:24锥度 NO.40 （选配7:24锥度 NO.50）	7:24锥度 NO.50	7:24锥度 NO.50
刀库	刀库容量（圆盘式）	把	24	24	24	24	24	24
	刀柄型式		MAS403 BT40	MAS403 BT40	MAS403 BT40	MAS403 BT40	MAS403 BT50	MAS403 BT50
	最大刀具直径/长度/重量	mm/mm/Kg	Φ78/300/8	Φ78/300/8	Φ80/300/8	Φ80/300/8	Φ110/350/15	Φ110/350/15
	换刀时间（刀对刀）	s	1.8	1.8	1.8	1.8	2	2
加工能力	钻孔（正火中碳钢）	mm	Φ40	Φ40	Φ45/Φ65	Φ45/Φ65	Φ50/Φ80	Φ50/Φ80
	攻丝（正火中碳钢）	mm	M20	M20	M24/M50	M24/M50	M30/M60	M30/M60
	铣削（正火中碳钢）	cm3/min	200	200	250/360	250/360	300/420	300/420
机床精度	定位精度（X/Y/Z）	mm	0.02/0.015/0.015	0.02/0.015/0.015	0.02/0.015/0.015	0.02/0.015/0.015	0.025/0.020/0.015	0.025/0.020/0.015
机床精度	重复定位精度（X/Y/Z）	mm	0.01/0.008/0.008	0.01/0.008/0.008	0.01/0.008/0.008	0.01/0.008/0.008	0.012/0.010/0.008	0.012/0.010/0.008
数控系统			FANUC 0i-MD(H系列）/FANUC 0i-mate-MD(S系列）
自动排屑器			侧排标配	侧排标配	侧排标配	侧排标配	侧排标配	侧排标配
机床重量		kg	6000	7000	8000	9000	11000/11300	13000/13300
				注：滑动导轨结构可选配Mitsubishi M70A数控系统。
